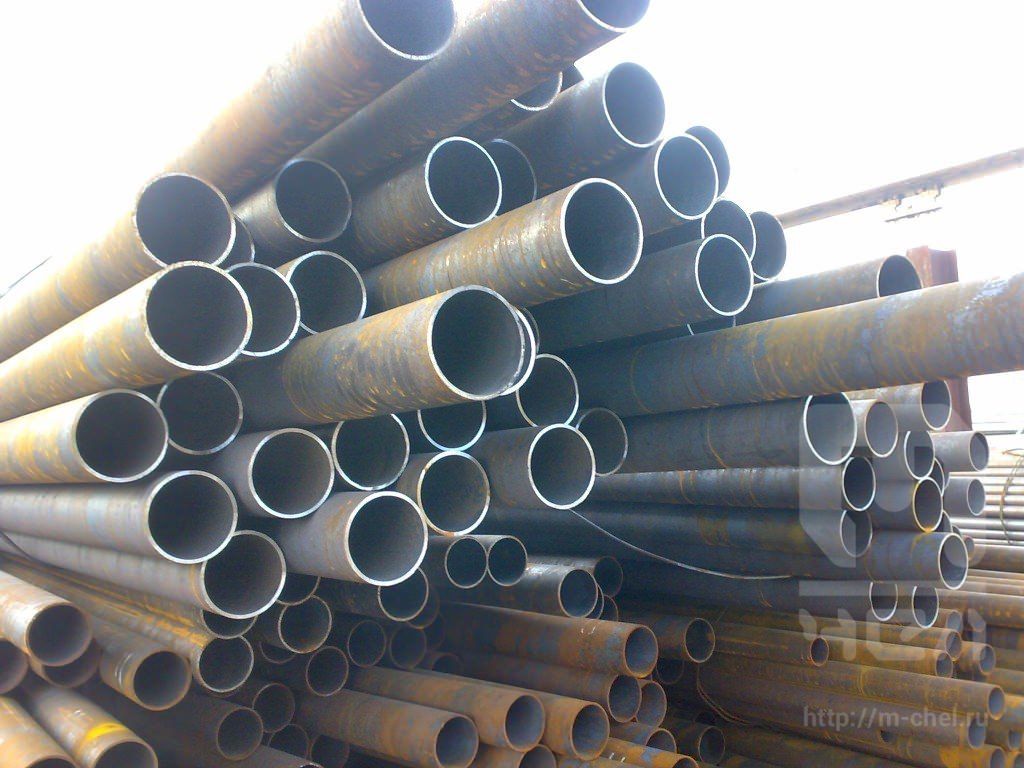

Сортамент водогазопроводных труб ГОСТ 3262-75

trubaСортамент труб водогазопроводных часто нужен для онлайн расчета веса труб систем водогазопровода при строительстве, прокладке коммуникаций, при прокладке водопроводов, газопроводов. Полный сортамент труб применяют при монтаже систем отопления и выполнения деталей трубопроводов, в наружных сетях питьевого водоснабжения.
ГОСТ 3262-62 на во­допроводные и газовые трубы допускает выпускать трубный прокат без резьбы на концах или с резь­бой, при этом длина чер­ных труб без резьбы ко­леблется от 4 до 12 м, а черных и оцинкованных с резьбой - от 4 до 8 м.
Стальные водопроводные трубы ГОСТ 3262-75 повышенной точности изготовления применяют для деталей водопроводных и газопроводных конструкций.

При  в случае когда используются трубы водогазопроводные применяется ручная сварка либо муфтовое соединение. Муфты применяются для труб вгп с обычной толщиной стенки, сварка возможна во всех случаях: легкие, обычные, усиленные типы ВГП.
Сортамент стальных труб водогазопроводных обычной точности допускает изготовление из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Наиболее ходовой сортамент труб - черный трубный прокат, применяют для водопроводов, газопроводов и систем отопления. Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050. Сортамент оцинкованных труб применяют для деталей водопроводных и газопроводных конструкций с высокими требованиями к долговечности и коррозионной стойкости.

Круглая труба - это вид сортамента металлопроката, который производится методом электросварки. Технология производства трубного проката состоит в том, что стальные листовые заготовки из штрипса (лист стальной в рулонах) проходят процесс размотки и правки на валках, нарезаются в размер заданной длины и ширины, после чего обрабатываются края полос путем снятия фаски. Далее происходит сварка полос в стык, листовые заготовки поступают в накопитель для подачи материала на формовочный стан, где профилируются в круглую трубу требуемого размера диаметра. Толщина стенки трубы (тонкостенные, толстостенные) зависит от толщины листового штрипса. На следующем этапе происходит сварка продольного шва (либо по прямой линии, либо по спирали) путем оплавления кромок металла токами высокой частоты, их замыкание в неразъемное соединение для получения сплошного металла по всему сечению трубы круглой формы. На завершающей стадии технологического процесса снимается грат на готовом изделии и электросварная труба охлаждается, калибруется для соответствия диаметров ГОСТу в пределах допусков и нарезается в требуемый размер по длине.

profilnaya_truba_izgotovlenie1

 Соответствие дюймов диаметру условного прохода трубы Ду

1 дюйм = 2,54 см

Четверть дюйма – 8 мм; полдюйма – 15 мм; три четверти дюйма – 20 мм; дюйм – 25 мм; дюйм с четвертью – 32 мм; полтора дюйма – 40 мм; два дюйма – 50 мм; два с половиной дюйма – 65 мм; 4 дюйма – 100 мм.

Это соотношение между дюймами и миллиметрами значительно упрощает подбор трубопроводной арматуры импортного производства к украинским трубам, однако здесь важно понимать, что такие размеры подходят и для отечественных отводов, переходов, водопроводных кранов, газовых вентилей. Импортные муфты, краны, отводы, тройники, сгоны (а сейчас часто находит применение импортная нержавеющая трубопроводная арматура) имеют реальные дюймовые размеры, которые несколько отличаются от присоединительных размеров труб ВГП.

Таблица диаметров труб - Сколько килограммов (кг) в одном метре (м) трубы

Диаметр

 ДУ,

мм - дюйм

Наружный

 диаметр

 dн, мм

Легкие Обычные Усиленные Толщина стенки s, мм Масса 1м, кг Метров в тонне Толщина стенки s, мм Масса 1м, кг Метров в тонне Толщина стенки s, мм

Масса, кг/м

Метров в тонне

6

10,2

1,8

0,37

2681,8

2,0

0,40

2472,5

2,5

0,47

2106,4

8 - 1

13,5

2,0

0,57

1763,0

2,2

0,61

1631,1

2,8

0,74

1353,4

10

17,0

2,0

0,74

1351,6

2,8

0,98

1019,8

2,8

0,98

1019,8

15 - 1

21,3

2,5

1,16

862,7

2,8

1,28

782,8

3,2

1,43

700,1

20 - 3

26,8

2,5

1,50

667,5

2,8

1,66

603,4

3,2

1,86

536,9

25 - 1

33,5

2,8

2,12

471,7

3,2

2,39

418,2

4,0

2,91

343,6

32 - 1 1

42,3

2,8

2,73

366,6

3,2

3,09

324,1

4,0

3,78

264,7

40 - 1 1

48,0

3,0

3,33

300,4

3,5

3,84

260,3

4,0

4,34

230,4

50 - 2

60,0

3,0

4,22

237,1

3,5

4,88

205,1

4,5

6,16

162,4

65 - 2 1

75,5

3,2

5,71

175,3

4,0

7,05

141,8

4,5

7,88

126,9

80

88,5

3,5

7,34

136,3

4,0

8,34

120,0

4,5

9,32

107,3

90

101,3

3,5

8,44

118,5

4,0

9,60

104,2

4,5

10,74

93,1

100 - 4

114,0

4,0

10,85

92,2

4,5

12,15

82,3

5,0

13,44

74,4

125

140,0

4,0

13,42

74,5

4,5

15,04

66,5

5,5

18,24

54,8

150

165,0

4,0

15,88

63,0

4,5

17,81

56,1

5,5

21,63

46,2

 Вес погонного метра стальной трубы в таблице - теоретическая масса. Фактическое значение может отличаться на 4-8%

Для перевода метров в килограммы трубы нужно умножить значение веса погонного метра в таблице сортамента на общую длину трубного проката.

Стандартное обозначение диаметра труб в сортаменте (см. таблицу):

  1. Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
  2. Наружный диаметр труб (в таблице - dn). Стальной трубный прокат классифицируются именно по наружному диаметру: малые размеры труб – 5-102 мм; средние размеры – 102 – 406 мм; большие размеры 426 мм и более.
  3. Условный диаметр трубы (в таблице - Dy, Ду) – это номинальный размер внутреннего диаметра в миллиметрах либо его округленное значение в дюймах.
  4. Диаметр номинальный (в таблице Dn, Дн)
  5. Толщина стенки, мм (в таблице S).

Предельные отклонения по массе труб в таблице диаметров и весовых данных не должны превышать +8%

Сколько весит 1м стальной трубы? Расчет веса


Если нет таблицы труб, то расчет массы 1 погонного метра можно выполнить по формуле расчета на обычном калькуляторе и узнать сколько кг в метре трубы:

Расчет веса нержавеющего трубного проката: m = Pi(d - s)sR/1000

Формула расчета веса «черной» трубы: m = (d - s)s/40,55

где:
m - теоретическая масса одного погонного метра трубы (удельный вес) в кг,
Pi = 3,14 (постоянная величина в нашем расчете),
d - наружный диаметр в мм,
s - толщина стенки в мм,
R - удельный вес стали в г/куб. см.

 Масса 1 м трубы ВГП в сортаменте рассчитана при удельном весе стали, равным 7,85 г/см3. Оцинкованный стальной трубный прокат тяжелее неоцинкованного на 3%. Для автоматизации процесса расчета труб, Вы можете воспользоваться онлайн калькулятором труб (круглых, ВГП, бесшовных, электросварных), представленном в разделе сайта "Сортамент металлопроката". В данном трубном металлокалькуляторе можно выбрать материал, из которого изготовлена труба, для более точного расчета веса.

Стальные трубы, в зависимости от своих параметров и размеров сечения: диаметра и толщины стенки, имееют различную сферу применения:

• монтаж систем отопления, прокладка водопроводных коммуникаций, газовых трубопроводов, монтирование канализации, водоотведения и газоснабжения;
• изготовление и строительство заборов и ограждений, защиты электрических кабелей от повреждений;
• транспортировка веществ под давлением на большие расстояния: нефть, химия и газ;
• изготовление колодцев, обсадных колонн в горнодобыче;
• изготовление и монтаж простых и сложных металлоконструкций зданий и сооружений;
• распределение водопроводной воды, подача технической воды в оросительных системах;
• производство каркасов мебели;
• разведка  и разработка нефтяных, газовых месторождений и др.

Условное обозначение труб по ГОСТ 3262-75

Примеры условных обозначений:

Труба стальная обыкновенная, неоцинкованная, обычной точности изготовления, немерной длины, с условным проходом 20 мм, толщиной стенки 2,8 мм, без резьбы и без муфты: труба водопроводная 20x2,8 ГОСТ 3262-75.

Пример обозначения: труба М-20х2,8 ГОСТ 3262-75 - с муфтой.

Условное обозначение: труба Р-20х2,8-4000 ГОСТ 3262-75 - мерной длины, с резьбой.

Стальные трубы водогазопроводные под накатку резьбы маркируются: в условном обозначении указывается буква Н, в маркировке ВГП с длинной резьбой указывается буква Д.

Для стального трубного проката повышенной точности изготовления в условном обозначении после размера условного прохода указывается буква П.

Трубы водогазопроводные проходят 100% неразрушающий токовихревой контроль, поставляются с гарантией гидроиспытания.

Технические требования ГОСТа

В соответствии с требованиями стандарта, в зависимости от вида, трубы должны выдерживать гидравлическое давление следующей величины:

- обыкновенные и легкие - подвергаются внутреннему гидростатическое давление 2,4 МПа (25 кгс/см2);

- усиленные – действие гидростатического давления 3,1 МПа (32 кгс/см2).

Марки стали труб

Трубы изготавливают из сталей по ДСТУ 2561 (ГОСТ 380), детали водопроводных и газопроводных конструкций изготавливают из сталей соответствующих ГОСТ 1050.
